ការបញ្ជាក់
| គំរូ | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
| ឧបករណ៍ចាប់សញ្ញា | ឧបករណ៍ចាប់សញ្ញារូបភាព | 1/2″ SONY InGaAs Global Shutter SWIR Sensor IMX990 | 1/4″ SONY InGaAs Global Shutter SWIR Sensor IMX991 |
| ភីកសែលដែលមានប្រសិទ្ធភាព | ប្រហែល1.34MP | ប្រហែល0.34MP | |
| ទំហំភីកសែល | 5 μm | ||
| កែវ | រលកប្រតិកម្ម | 1000-1700nm | |
| ICR | គាំទ្រ 2 របៀប: ក្រុមតន្រ្តីធំទូលាយ: 1000 ~ 1700nm ក្រុមតូចចង្អៀត: 1450 ~ 1700nm | ||
| ប្រវែងប្រសព្វ | 17mm ~ 510mm, 30x ពង្រីកអុបទិក | ||
| ជំរៅ | F2.8 ~ F5.5 | ||
| វាលនៃទិដ្ឋភាព | H: 21.3°~0.71°, V: 17.1°~0.57°, D: 27.1°~0.92° | H: 11.6°~0.37°, V: 9.3°~0.3°, D: 14.8°~0.47° | |
| បិទចម្ងាយផ្តោតអារម្មណ៍ | 1m ~ 10m (ទទឹង ~ តេឡេ) | ||
| ល្បឿនពង្រីក | ប្រហែល7s (អុបទិក Wide ~ Tele) | ||
| វីដេអូ | ការបង្ហាប់ | H.265/H.264/H.264H/MJPEG | |
| ដំណោះស្រាយ | 25/30/50/60fps @ 1280 × 1024 | 25/30/50/60fps @ 640 × 512 | |
| អត្រាប៊ីតវីដេអូ | 32kbps ~ 16Mbps | ||
| អូឌីយ៉ូ | AAC / MP2L2 | ||
| វីដេអូ LVDS | 25/30/50/60fps @ 2MP (1920×1080) | ||
| បណ្តាញ | ការផ្ទុក | កាត TF (256 GB), FTP, NAS | |
| ពិធីការបណ្តាញ | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| ពហុខាស | គាំទ្រ | ||
| អាប់ដេតកម្មវិធីបង្កប់ (LVDS) | មានតែអាចដំឡើងកម្មវិធីបង្កប់តាមរយៈច្រកបណ្តាញ | ||
| ព្រឹត្តិការណ៍ទូទៅ | ចលនា, Tamper, កាត SD, បណ្តាញ | ||
| IVS | Tripwire, ការរកឃើញឈើឆ្កាង, ការឈ្លានពាន, វត្ថុដែលបោះបង់ចោល, ការផ្លាស់ទីលឿន, ការរកឃើញកន្លែងចតរថយន្ត, ការប៉ាន់ប្រមាណនៃការប្រមូលផ្តុំហ្វូងមនុស្ស, ការបាត់វត្ថុ, ការរកឃើញ Loitering ។ | ||
| ការកាត់បន្ថយសំលេងរំខាន | 2D/3D | ||
| របៀបបញ្ចេញពន្លឺ | Manual, Auto, Aperture Priority, Shutter Priority | ||
| សំណងការប៉ះពាល់ | គាំទ្រ | ||
| ល្បឿន Shutter | 1/1 ~ 1/30000 វិ | ||
| របៀបផ្តោត | ស្វ័យប្រវត្តិ / ដោយដៃ / ពាក់កណ្តាលស្វ័យប្រវត្តិ | ||
| ការបន្ទោរបង់អេឡិចត្រូនិច | គាំទ្រ | ||
| ការកាត់បន្ថយកំដៅអ័ព្ទ | គាំទ្រ | ||
| ត្រឡប់ | គាំទ្រ | ||
| EIS | គាំទ្រ | ||
| ពង្រីកឌីជីថល | 16x | ||
| ការត្រួតពិនិត្យខាងក្រៅ | TTL | ||
| ចំណុចប្រទាក់ | ច្រក Ethernet 4pin, 6pin serial & power port, 5pin Audio port.30pin LVDS | ||
| ពិធីសារទំនាក់ទំនង | SONY VISCA, Pleco D/P | ||
| លក្ខខណ្ឌប្រតិបត្តិការ | -30 ~ + 60 ° C / 20% ~ 80% RH | ||
| លក្ខខណ្ឌផ្ទុក | -40 ~ + 70 ° C / 20% ~ 95% RH | ||
| ការផ្គត់ផ្គង់ថាមពល | DC 12V | ||
| ការប្រើប្រាស់ថាមពល (TBD) | ជាមធ្យម: 6W;អតិបរមា: 11W | ||

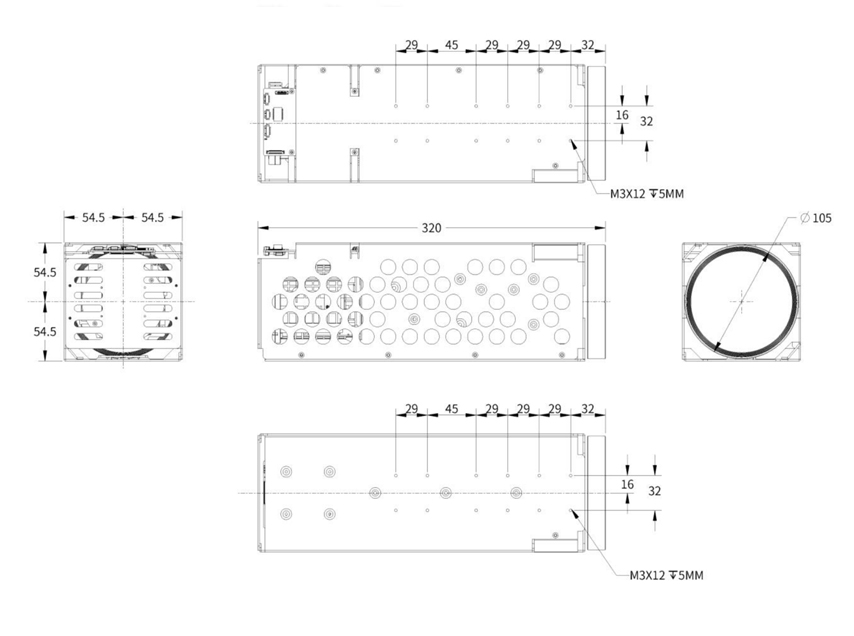

| វិមាត្រ (L*W*H) | ប្រហែល320mm * 109mm * 109mm | ||
| ទម្ងន់ | 3.1 គីឡូក្រាម | ||
ចំណុចប្រទាក់បណ្តាញ
| ប្រភេទ | លេខ PIN | ឈ្មោះ PIN | ការពិពណ៌នា |
| ចំណុចប្រទាក់អ៊ីសឺរណិត J2_4pin | 1 | ETHRX- | ច្រកអ៊ីសឺរណិតអាដាប់ធ័រ, អ៊ីនធឺណិត RX- |
| 2 | ETHRX+ | ច្រកអ៊ីសឺរណិតអាដាប់ធ័រ, អ៊ីនធឺណិត RX+ | |
| 3 | ETHTX- | ច្រកអ៊ីសឺរណិតអាដាប់ធ័រ, អ៊ិនធឺណិត TX- | |
| 4 | ETHTX+ | ច្រកអ៊ីសឺរណិតអាដាប់ធ័រ អ៊ិនធឺណិត TX+ | |
| ចំណុចប្រទាក់ថាមពល និង UART J3_6pin | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL កម្រិត 3.3V, ពិធីការ Pelco | |
| 4 | TXD1 | TTL កម្រិត 3.3V, ពិធីការ Pelco | |
| 5 | RXD0 | TTL កម្រិត 3.3V, ពិធីការ Visca | |
| 6 | TXD0 | TTL កម្រិត 3.3V, ពិធីការ Visca | |
| ចំណុចប្រទាក់សំឡេង J1_5pin | 1 | AUDIO_OUT | អូឌីយ៉ូចេញ (បន្ទាត់ចេញ) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | អូឌីយ៉ូចូល (បន្ទាត់ក្នុង) | |
| 4 | GND | GND | |
| 5 | NC | NC |
ចំណុចប្រទាក់ LVDS
| ច្រក | ចំនួន | ឈ្មោះ PIN | ការពិពណ៌នា |
| J4_30pin LVDS Interface (ស្រដៀងទៅនឹង SONY 30pin Digital Interface) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | ទិន្នផល DC (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL កម្រិត 3.3V ពិធីការ VISCA ដូចគ្នាទៅនឹង TXD0 នៅលើច្រក J3_6pin ។ប៉ុន្តែមិនអាចភ្ជាប់ក្នុងពេលតែមួយបានទេ។ | |
| 19 | UART1_RX | TTL កម្រិត 3.3V ពិធីការ VISCA ដូចគ្នាទៅនឹង RXD0 នៅលើច្រក J3_6pin ។ប៉ុន្តែមិនអាចភ្ជាប់ក្នុងពេលតែមួយបានទេ។ | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
